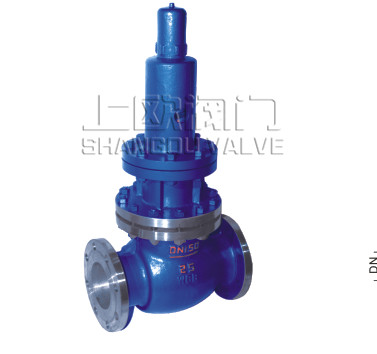

H47H型定壓止回閥
本閥由旋啟式止回閥與彈簧組成，依靠閥瓣自身的重量、彈簧的作用力及介質壓差關閉閥門，防止介質倒流。當調松調壓螺栓，使彈簧處于自由狀態時，閥體內的介質通過閥瓣時，閥瓣可繞銷軸作旋啟運動，介質通過液壓缸下蓋孔進入活塞下部，將閥桿頂起;當彈簧處于壓縮狀態時，通過活塞將閥桿向下方與搖桿接觸，限止閥瓣的運動。
產品概述
H47H定壓止回閥是一種利用彈簧調節的旋啟式止回閥，可用于各類機泵集中控制的管路上，防止介質倒流，本閥結構簡單，試用可靠，已廣泛使用于石油、化工、電力、水利、輕工業等部門
產品概要
H47H型定壓止回閥主要用于水、油品、液化石油等介質的輸送管道上。
1： 主要外觀尺寸：DN50-250
2： 公稱壓力：PN1.0-2.5
3： 主要零件材質：閥體、鑄鋼
4： 適用介質：水、油品、液化石油氣
5： 工作溫度：-40~+130℃
6： 設計與應用標準：GB、BS、ANSI、JIS、DIN、API
產品結構特點與作用
本閥由旋啟式止回閥與彈簧組成，依靠閥瓣自身的重量、彈簧的作用力及介質壓差關閉閥門，防止介質倒流。當調松調壓螺栓，使彈簧處于自由狀態時，閥體內的介質通過閥瓣時，閥瓣可繞銷軸作旋啟運動，介質通過液壓缸下蓋孔進入活塞下部，將閥桿頂起;當彈簧處于壓縮狀態時，通過活塞將閥桿向下方與搖桿接觸，限止閥瓣的運動。
產品使用說明
使用本閥時，先要檢看與清洗閥內雜物。
2.檢查閥體上零部是否有松動或已遺失。
3.作用本閥時，檢看閥體上進出標致。不能私自拆卸閥門，如要拆卸，必須在專業人員的指導下。
4.本閥在作業時，壓力不要過高一般使用0.3~0.4MPa。
5.作業時注意作用的壓力不要過快，使本閥起不到密封的作用。要再次使用時壓力調為0MPa，使彈簧回復后再次加壓。
6.如何有使用不符合要求，后果自付。
7.要定期檢看閥門。
產品連接尺寸
DN | L | D | D1 | D2 | b | f | Z-?d | H |
25 | 160 | 115 | 85 | 65 | 16 | 2 | 4-14 | 280 |
32 | 180 | 135 | 100 | 78 | 18 | 2 | 4-18 | 320 |
40 | 200 | 145 | 110 | 85 | 18 | 3 | 4-18 | 350 |
50 | 250 | 160 | 125 | 100 | 20 | 3 | 4-18 | 400 |
65 | 265 | 180 | 145 | 120 | 22 | 3 | 8-18 | 410 |
80 | 280 | 195 | 160 | 135 | 22 | 3 | 8-18 | 450 |
100 | 300 | 230 | 190 | 160 | 24 | 3 | 8-23 | 480 |
125 | 325 | 275 | 220 | 188 | 28 | 3 | 8-25 | 520 |
150 | 350 | 300 | 250 | 218 | 30 | 3 | 12-25 | 580 |
200 | 400 | 360 | 310 | 278 | 34 | 3 | 12-30 | 640 |
