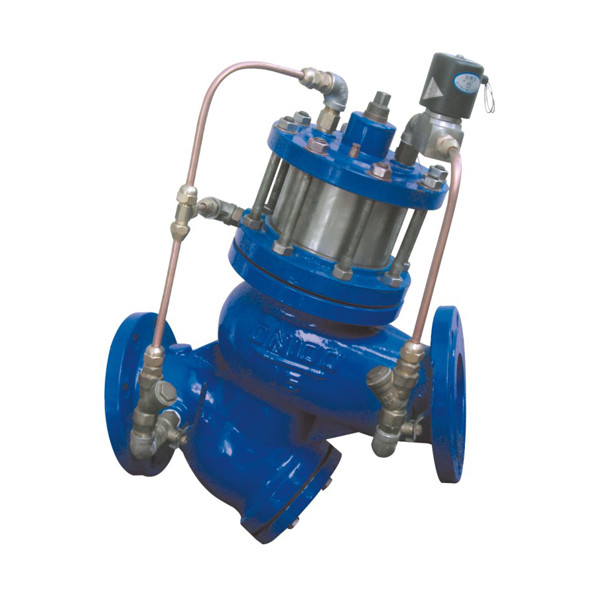

YQ98006型過濾活塞式緩閉止回閥
過濾活塞式電磁控制閥由主閥、電磁導閥、針閥、球閥、微形過濾器組成水力控制接管系統；通過電磁導閥可以實現對閥門開啟和關閉的遙控，當閥門從進口端給水時，水流流過針閥進入主閥上腔控制室，當電磁導閥打開時，控制室內的水經電磁導閥、球閥流出。球閥開度大于針閥開度，主閥上腔控制室內壓力變低，主閥處于全開狀態；當電磁導閥關閉時。
產品概述
過濾活塞式電磁控制閥由主閥、電磁導閥、針閥、球閥、微形過濾器組成水力控制接管系統；通過電磁導閥可以實現對閥門開啟和關閉的遙控，當閥門從進口端給水時，水流流過針閥進入主閥上腔控制室，當電磁導閥打開時，控制室內的水經電磁導閥、球閥流出。球閥開度大于針閥開度，主閥上腔控制室內壓力變低，主閥處于全開狀態；當電磁導閥關閉時。
主閥上腔控制室的水不能流出，控制室升壓，推動活塞關閉主閥；本產品利用導閥控制閥門的開啟和關閉，反映準確快速，采用三向電磁閥，維護簡單；安裝于各類給水系統的管道上。
工作原理
分隔膜型和活塞型兩類,主要部件有一個主閥及其附設的導管、導閥、針閥、球閥和壓力表等組成的。它利用上下游壓力差為動力,由導閥控制、使隔膜（活塞）上方控制室內的壓力水被排到大氣或下游低壓區時,作用在閥盤底部和隔膜下方的壓力值就大于上方的壓力值,所以將主閥閥盤推到完全開啟的位置,當進入隔膜（活塞）上方控制室內的壓力不能排到大氣或下游低區時,作用在隔膜（活塞）上方的壓力值就大于下方的壓力值,所以就會把主閥閥盤壓到完全關閉位置，當隔膜（活塞）上方控制室內的壓力值處于入口壓力與出口壓力中間時,主閥閥盤就處于調節狀態。
主要材質
| 零件名稱 | 材質 |
| 閥體、閥蓋 | 鑄鐵、鑄鋼、不銹鋼 |
| 閥座 | 錫青銅、不銹鋼 |
| 閥瓣 | 碳鋼、不銹鋼+NBR |
| 閥桿 | 鋁青鋼、鉻不銹鋼 |
| 活塞 | 鉻不銹鋼+NBR |
| 過濾網 | 不銹鋼 |
| 彈簧 | 不銹鋼 |

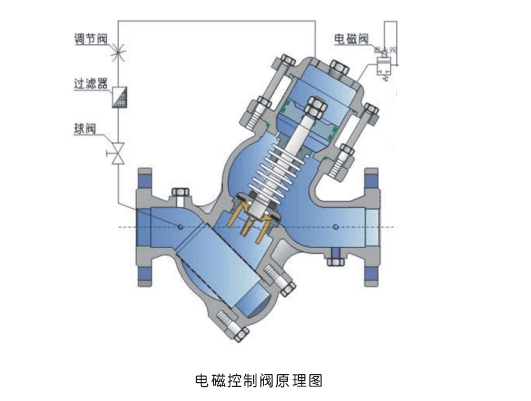

結構圖
外形連接尺寸
DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
L | 250 | 280 | 335 | 380 | 425 | 480 | 750 | 660 | 740 | 810 | 860 |
