Q71F型對夾式不銹鋼球閥PN16～PN25
對夾保溫夾套球閥保溫效果好。此外，閥座采用彈性密封結構，密封可靠，啟閉輕松。設有耐火結構，萬一發生火災時，仍然能夠可靠操作并具有良好的密封性。根據用戶需要，可設有防靜電結構。
目錄
產品概述

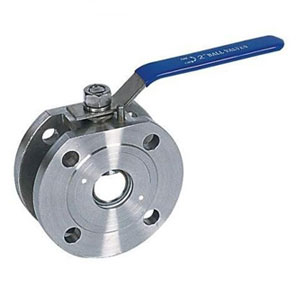

Q71F型對夾式不銹鋼球閥參照意大利產品的特點，與普通球閥相比，具有結構長度短、重量輕、安裝方便、節省材料等顯著的優點。對夾保溫夾套球閥保溫效果好。此外，閥座采用彈性密封結構，密封可靠，啟閉輕松。設有耐火結構，萬一發生火災時，仍然能夠可靠操作并具有良好的密封性。根據用戶需要，可設有防靜電結構。設置了90°開關帶孔定位片，根據需要可以加鎖，防止誤操作。
主要用途
對夾球閥及對夾保溫夾套球閥適用于Class150、PN1.0～2.5MPa，工作溫度29～180℃(密封圈為增強聚四氟乙烯)或29～300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質，選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。
適用介質：水、氣、油品、天然氣和酸堿腐蝕性介質。
適用溫度：-20～150～300℃
驅動方式：手動、氣動、電動等。
公稱壓力：1.6～2.5MPa
連接尺寸
| SIZE | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 4" | 5" | 6" |
| d | 15 | 19 | 23.5 | 30 | 36 | 45 | 58 | 67 | 79 | 100 | 125 |
| L | 32 | 38.5 | 45 | 55 | 62 | 72 | 95 | 120 | 145 | 200 | 225 |
| D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 |
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 |
| D2 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 155 | 185 | 210 |
| H | 62 | 70 | 79 | 86 | 92 | 102 | 158 | 172 | 187 | 200 | 240 |
| E | 110 | 125 | 135 | 150 | 150 | 180 | 250 | 300 | 350 | 650 | 840 |
| b | 14 | 14 | 16 | 16 | 18 | 20 | 22 | 24 | 24 | 26 | 26 |
| z-d1 | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-23 |
| f | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
零件材料
| 零件名稱 | 材質 | |
| 閥體 | 不銹鋼CF8M/CF8 | 碳鋼WCB |
| 球 | 不銹鋼 316/304 | 不銹鋼SS304 |
| 密封墊 | 聚四乙烯PTFE | 聚四乙烯PTFE |
| 閥桿 | 不銹鋼 316/304 | 不銹鋼SS304 |
| 填料 | 聚四乙烯PTFE | 聚四乙烯PTFE |
| 定位鎖 | 不銹鋼304 | 不銹鋼304 |
| 手柄 | 不銹鋼304 | 不銹鋼304 |
| 發紺螺母 | 不銹鋼304 | 不銹鋼304 |
| 填料壓蓋 | 不銹鋼304 | 不銹鋼304 |
| 手柄套 | 塑料 | 塑料 |
| 密封瓶帽 | 不銹鋼 316/304 | 不銹鋼SS304 |
| 墊圈 | 聚四乙烯PTFE | 聚四乙烯PTFE |
安裝注意事項
1.安裝施工必須小心，切忌撞擊閥門。
2.安裝前，應將球閥作一檢查，核對規格型號，鑒定有無損壞，尤其對于閥桿。還要轉動幾下，看是否歪斜，因為運輸過程中，最易撞歪閥桿。還要清除閥內的雜物。
3.球閥起吊時，繩子不要系在手輪或閥桿上，以免損壞這些部件，應該系在閥體上。
4.對于球閥所連接的管路，一定要清掃干凈�？捎脡嚎s空氣吹去氧化鐵屑、泥砂、焊渣和其他雜物。這些雜物，不但容易擦傷球閥的密封面，其中大顆粒雜物（如焊渣），還能堵死小閥門，使其失效。
5.安裝時要留有閥柄旋轉的位置。6.球閥不能用作節流。 7.帶傳動機構的球閥應直立安裝。
