DYH41X-(10/16/25)Y型快閉式止回閥
DYH41X-(10/16/25)Y型快閉式止回閥主要由閥體、閥座、閥桿、彈簧、閥瓣、導套等零件組成。開泵時，閥瓣在水底推力下上升，開啟閥門，同時彈簧被簧力的作用下迅速關閉，當水流接近于0時，閥瓣完全關閉。無水倒流現象,同時因水不能倒流，不產生動能，便防止了水錘的產生。
止回閥含義
Y型快閉止回閥主要由閥體、閥座、閥桿、彈簧、閥瓣、導套等零件組成。開泵時，閥瓣在水底推力下上升，開啟閥門，同時彈簧被簧力的作用下迅速關閉，當水流接近于0時，閥瓣完全關閉。無水倒流現象,同時因水不能倒流，不產生動能，便防止了水錘的產生。
技術性能特點
Y型快閉式止回閥主閥體采用Y型膜片式結構，密封副為非金屬密封；閥門一般要求水平安裝，與管道的連接形式為法蘭連接，法蘭連接尺寸按國家標準GB/T17241.6執行。
2. Y型快閉式止回閥由閥體、閥蓋、中心軸、銅套、閥座、閥瓣等主要零件組成，通過控制閥瓣的上下運動來實現。
3. Y型快閉式止回閥具有水力自動控制特點，能與水泵聯鎖，在水泵停止時，起快速止回，防止水錘產生的作用。
4. Y型快閉式止回閥密封效果良好，保證閥門泄漏量為零泄漏。
5. Y型快閉式止回閥閥體采用Y形流線型結構，結構合理。
6. Y型快閉式止回閥可實現在線維修。
7. 鑄件采用先進的鑄造工藝鑄造，應有良好的表面涂漆，涂漆方式采用烤漆，涂漆顏色由買方確定。

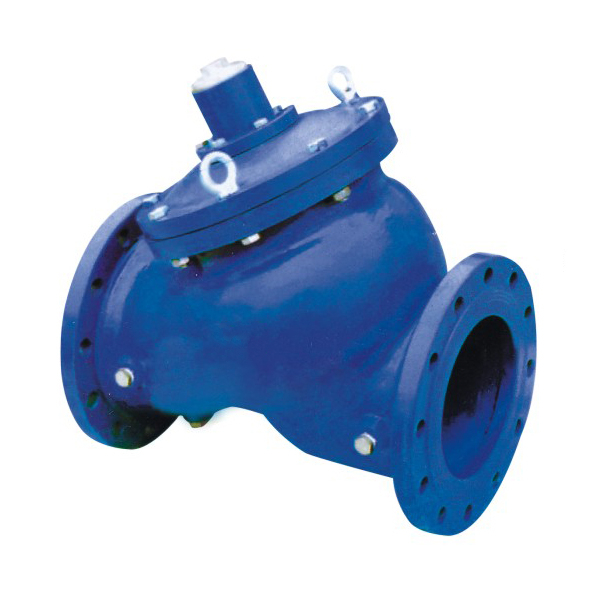

結構示意圖
適用范圍
1、適用于清水、原水(含泥砂)、污水、海水、油品等系統。
2、工作壓力(MPa)：PN1.0、1.6
3、使用溫度：﹣10℃～130℃
4、通徑：DN50～DN1000mm
5、酸堿度：強酸、強堿濃溶液除外均可用(PH值在5-10之間)。
零件材料
零件名稱 | 材質 |
閥體、閥蓋 | 鑄鐵、鑄鋼、不銹鋼 |
閥桿 | 鉻不銹鋼 |
閥瓣 | 碳鋼、不銹鋼+丁腈橡膠 |
O形圈 | 丁腈橡膠 |
彈簧 | 不銹鋼 |
導套 | 黃銅、不銹鋼 |
外形尺寸
公稱通徑DN (mm) |
L |
H | D | D1 | n-d | ||||||
1.0 Mpa | 1.6 Mpa | 2.5 Mpa | 1.0 Mpa | 1.6 Mpa | 2.5 Mpa | 1.0 Mpa | 1.6 Mpa | 2.5 Mpa | |||
50 | 205 | 293 | 165 | 165 | 165 | 125 | 125 | 125 | 4-18 | 4-18 | 4-18 |
65 | 216 | 328 | 185 | 185 | 185 | 145 | 145 | 145 | 4-18 | 4-18 | 8-18 |
80 | 250 | 364 | 200 | 200 | 200 | 160 | 160 | 160 | 8-18 | 8-18 | 8-18 |
100 | 320 | 418 | 220 | 220 | 235 | 180 | 180 | 190 | 8-18 | 8-18 | 8-22 |
125 | 365 | 481 | 250 | 250 | 270 | 210 | 210 | 220 | 8-18 | 8-18 | 8-26 |
150 | 415 | 543 | 285 | 285 | 300 | 240 | 240 | 250 | 8-22 | 8-22 | 8-26 |
200 | 457 | 673 | 340 | 340 | 360 | 295 | 295 | 310 | 8-22 | 12-22 | 12-26 |
250 | 533 | 792 | 385 | 405 | 425 | 350 | 355 | 370 | 12-22 | 12-26 | 12-30 |
300 | 610 | 927 | 445 | 460 | 485 | 400 | 410 | 430 | 12-22 | 12-26 | 16-30 |
350 | 686 | 957 | 505 | 520 | 555 | 460 | 470 | 490 | 16-22 | 16-26 | 16-33 |
400 | 762 | 1188 | 565 | 580 | 620 | 515 | 525 | 550 | 16-26 | 16-30 | 16-36 |
450 | 914 | 1218 | 615 | 640 | 670 | 565 | 585 | 600 | 20-26 | 20-30 | 20-36 |
500 | 978 | 1256 | 670 | 715 | 730 | 620 | 650 | 660 | 20-26 | 20-30 | 20-36 |
600 | 1200 | 1600 | 780 | 840 | 725 | 770 | 20-20 | 20-36 | |||
700 | 1450 | 1750 | 895 | 910 | 840 | 840 | 24-30 | 24-36 | |||
800 | 1560 | 1900 | 1015 | 1025 | 950 | 950 | 24-30 | 24-39 | |||
900 | 1800 | 2100 | 1115 | 1125 | 1050 | 1050 | 28-33 | 28-39 | |||
1000 | 2000 | 2400 | 1230 | 1255 | 1160 | 1170 | 28-36 | 28-42 | |||
