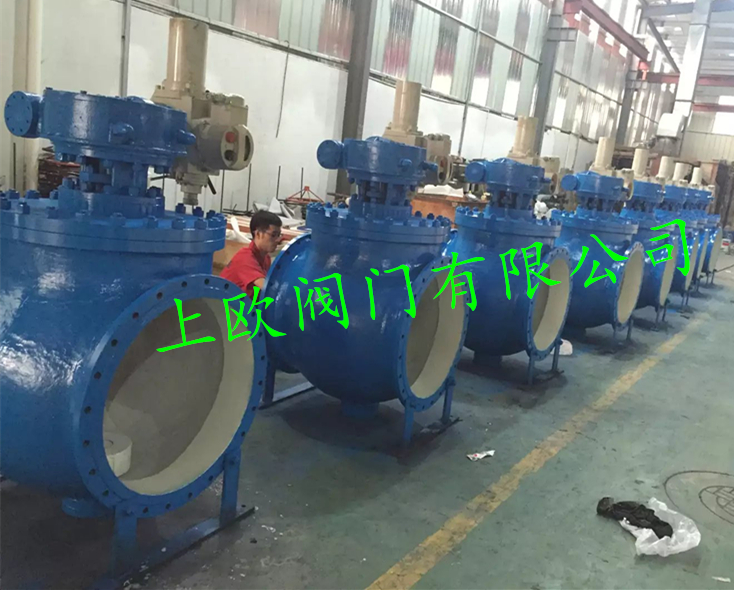

PBQ340H上裝式偏心硬密封球閥
PBQ340F、PBQ340H偏心半球閥是上歐閥門在吸收國內外的先進技術而研發成功的新產品，也是填補國內閥門品種空白的創新產品，是在認真權衡球 閥、蝶閥、閘閥等多種閥門優缺點的前提下，借鑒德國類似產品而開發的全部國產化創新產品，鑒定結論指出：在某些方面的使用性能上更優于閘閥、截止閥和球閥 等同類產品。偏心半球閥根據用戶需要堆焊不同合金，雙金屬密封圈的選配可以用于耐磨、耐腐蝕、耐高溫等而又要求嚴格密封的不同工業部門。
目錄
產品說明
PBQ340F、PBQ340H偏心半球閥是上歐閥門在吸收國內外的先進技術而研發成功的新產品，也是填補國內閥門品種空白的創新產品，是在認真權衡球 閥、蝶閥、閘閥等多種閥門優缺點的前提下，借鑒德國類似產品而開發的全部國產化創新產品，鑒定結論指出：在某些方面的使用性能上更優于閘閥、截止閥和球閥 等同類產品。偏心半球閥根據用戶需要堆焊不同合金，雙金屬密封圈的選配可以用于耐磨、耐腐蝕、耐高溫等而又要求嚴格密封的不同工業部門。
上裝式偏心半球閥優點
1．流體阻力小，其阻力系數與同長度的管段相等。
2．結構簡單、體積小、重量輕。
3．緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。 4．操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5．維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6．在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7．適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
工作原理
是靠旋轉閥鏈來使閥門暢通或閉塞。球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。
偏心半球閥特點
一、密封副（閥芯，閥座）——雙金屬，實現金屬球面環帶硬密封，防火防爆；
二、密封嚴緊，閥芯和閥座的密封是球面線接觸，靠三維偏心實現零泄漏；
三、密封副的閥芯留有補償量，閥門使用較長時間發現密封副磨損時，只需松動手輪側的限位螺栓，關閉時再轉動少許，仍可實現可靠密封，延長使用壽命。
四、可將壓緊套擰掉，調整或更換閥座，閥門仍可繼續使用，避免了現行眾多閥門密封失效后整臺報廢的弊端。 上歐閥門半球閥產品按用途分為：通用閥、管線閥、料漿專用閥、燃?xì)鈱Ｓ瞄y、石油化工專用閥、煤粉噴吹專用閥六大系列。傳動方式有手動、氣動、電動三種，八 個壓力等級（PN0.25～10.0Mpa） 數百個規格(40～1000)的半球閥產品。在石油、化工、冶金、電力、燃?xì)獾刃袠I(yè)是閘閥、截止閥、Y型閥、球閥的更新?lián)Q代產品。目前已暢銷在鋼鐵行業的 煤粉噴吹，氧化鋁行業的礦漿、母液和氧化鋁粉輸送，電力行業的水力（或干）除灰，石化行業，燃?xì)庑袠I(yè)等場合。
產品性能規范
PBQ340F、PBQ340H偏心半球閥性能規范 | |||||||||
壓力等級 | 公稱壓力PN（MPa） | ||||||||
0.25 | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | ||
殼體試驗壓力 | 0.38 | 0.9 | 1.5 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | |
密封試驗壓力 | 高壓液體密封試驗 | 0.28 | 0.66 | 1.1 | 1.8 | 2.8 | 4.4 | 7.04 | 11.0 |
低壓氣體密封試驗 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | |
適用工況 | 適用介質 | 見“各行業適用范圍” | |||||||
適用溫度 | ≤425℃ | ||||||||
驅動方式 | 手動（3）、電動（9）、氣動（6）等 | ||||||||
公稱通徑 | DN40～1000mm | ||||||||
適用規范 | 設計制造 | GB12237-89 | |||||||
結構長度 | GB12221-89 | ||||||||
法蘭尺寸 | GB9113-2000、也可按用戶要求的API6D-94 | ||||||||
檢驗試驗 | JB/T9092-99、GB/T13927-92 | ||||||||
通用閥
設計合理，結構緊湊，具有流通阻力小，密封性好，操作輕便靈活，特別適應水、污水、蒸汽、紙漿等介質的低壓管網，能夠配制電動、氣動裝置，可實現遠距離自動化操作。(水、蒸汽、污水、紙漿、泥漿等非腐蝕介質)
煤粉噴吹專用
用來控制含塵氣體、顆粒流體的煤粉噴吹等固體輸送的理想設備，廣泛應用于冶金、選礦、電力等生產 工藝中高爐煤粉噴吹、制粉系統以及除塵系統中的各種管線控制。它采用直通式結構，流道暢通，不會出現積灰堵塞現象，密封副采用Co－Cr－W合金材質，經 過特殊熱處理，閥門抗沖刷耐磨損，同時閥門偏心球面具有自動補償?shù)男阅�，通過蝸輪上調節螺栓，使密封副在一定程度磨損的情況下，仍可達到重新密封的效果。 (含塵氣體、顆粒流體)
石油化工專用
針對石油化工行業使用壓力高、溫度高，充滿易燃、易爆、一般弱酸弱堿易腐蝕的介質，具有密封性好，耐腐蝕，啟閉輕便，能夠自動切除閥面結垢物等特點，適用于原油、重油等介質輸送以及石油裂解，食品制作等工藝流程。（石油、天然氣、煤氣、水等）
高爐煤氣
密封副采用Cr—Mn—Si硬質合金，耐火防爆防靜電，密封副抗高溫560℃，其抗腐蝕和抗咬合能力均是不銹鋼密封副的6倍以上，特別適宜在煤氣、焦?fàn)t煤氣、水煤氣、液化氣、天然氣的管道輸送與加壓門站上使用。（高爐煤氣、天然氣、含塵氣體等）
燃?xì)鈱Ｓ?/h3>
輸送易沉淀結垢、結晶析出的溶液礦漿、料漿灰渣等工藝流程中兩相混流體介質最理想的工藝閥門， 能夠在關閉時破除結垢物障礙實現順利關閉。它結構新穎、設計獨特，具有高效節能、耐磨性好、密封可靠、操作輕便、啟閉迅速、壽命長等優點。(工藝漿液、料 漿灰渣等含顆粒物質輸送)
料漿混流體專用
屬于直通式半球閥，無縮徑，閥體通道與管線連接的管道成直管相通，截面積相等，阻力小于縮徑，全開、全閉只要轉動90度即可達到，方便長距離管線輸送控制。(煤粉噴吹及燃?xì)廨斔? 。
管線專用
屬于直通式半球閥，無縮徑，閥體通道與管線連接的管道成直管相通，截面積相等，阻力小于縮徑，全開、全閉只要轉動90度即可達到，方便長距離管線輸送控制。(煤粉噴吹及燃?xì)廨斔? 。
聲明
本文中所有文字、數據、圖片均只適用于參考，PBQ340F/H上裝式軟密封偏心半球閥,上裝式偏心硬密封球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話
