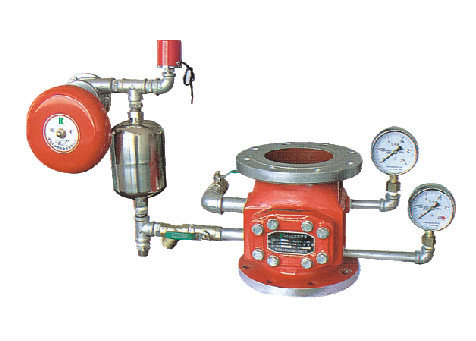

ZSFZ消防專用雨淋閥/濕式報警閥
本系列隔膜雨淋閥由主閥、水力警鈴、壓力開閥、球閥、電磁閥、針型閥、防復位控制器、先導閥以及控制管路等組成，配上開式噴頭、水幕噴頭以及火災報警控制系統及可組成相應的火災報警控制系統。該系統具有結構簡單，操作容易，安全可靠，安裝維護方便等特點。當發生火災時，雨淋閥開啟，系統開式噴頭一齊自動噴水滅火，不僅可以撲滅著火處火源，還可以同時自動向整個被保護的區域面積上噴水，防止火災的蔓延和擴大。適用于易結冰或重點保護的火災危險性大的建筑物和場地。
概述
本系列隔膜雨淋閥由主閥、水力警鈴、壓力開閥、球閥、電磁閥、針型閥、防復位控制器、先導閥以及控制管路等組成，配上開式噴頭、水幕噴頭以及火災報警控制系統及可組成相應的火災報警控制系統。該系統具有結構簡單，操作容易，安全可靠，安裝維護方便等特點。當發生火災時，雨淋閥開啟，系統開式噴頭一齊自動噴水滅火，不僅可以撲滅著火處火源，還可以同時自動向整個被保護的區域面積上噴水，防止火災的蔓延和擴大。適用于易結冰或重點保護的火災危險性大的建筑物和場地。
主要特點
1、可以自動和手動開啟：即自動電磁閥開啟、人工手動近距離開啟或遠離火源遠距離開啟手動球閥。
2、具有防復位自動鎖止機構：主閥配有防復位控制器，即使在發生火災時開啟電磁閥或手動球閥出現誤動作而導致關閉，因防復位控制器始終處于開啟泄放主閥控制腔的壓力，所以主閥一直處于開啟狀態。
3、使用壽命長：主閥膜片采用進口高強度強化尼龍橡膠，膜片動作可達100萬次以上無疲勞損傷運行，使主閥動作反應靈敏可靠。其余配件均采用高性能材料。
設計與應用標準
1、設計與制造標準：JB/T10674-2006
2、連接法蘭標準：JB/T78-1994 JB/T79-1994
3、結構長度標準：GB/T12221-2005
4、檢驗與實驗標準：JB/T9092-1999
主要技術性能
公稱壓力（MPa） | 實驗壓力（MPa） | 工作溫度 | 適用介質 | |
殼體 | 密封 | |||
1.0 | 1.5 | 1.1 | ≤80℃ | 水 |
1.6 | 2.4 | 1.76 | ||
2.5 | 3.75 | 2.75 | ||
主要零件材質
零件名稱 | 閥體、閥蓋 | 閥瓣 | 閥桿 | 密封圈 | 彈簧 | 膜片以及壓板 |
材質 | 鑄鐵、鑄鋼 | 鑄鋼 | 不銹鋼 | 丁晴橡膠 NBR | 不銹鋼 | 強化尼龍橡膠、鑄鋼 |
主要外形及安裝尺寸
DN | L | H1 | H2 |
50 | 203 | 270 | 255 |
65 | 216 | 340 | 285 |
80 | 241 | 400 | 305 |
100 | 292 | 440 | 320 |
125 | 330 | 460 | 360 |
150 | 394 | 470 | 415 |
200 | 457 | 590 | 500 |
250 | 533 | 660 | 585 |
300 | 610 | 765 | 685 |
350 | 686 | 870 | 760 |
400 | 762 | 990 | 875 |
450 | 864 | 1065 | 925 |
500 | 914 | 1270 | 1065 |
600 | 1067 | 1465 | 1235 |
