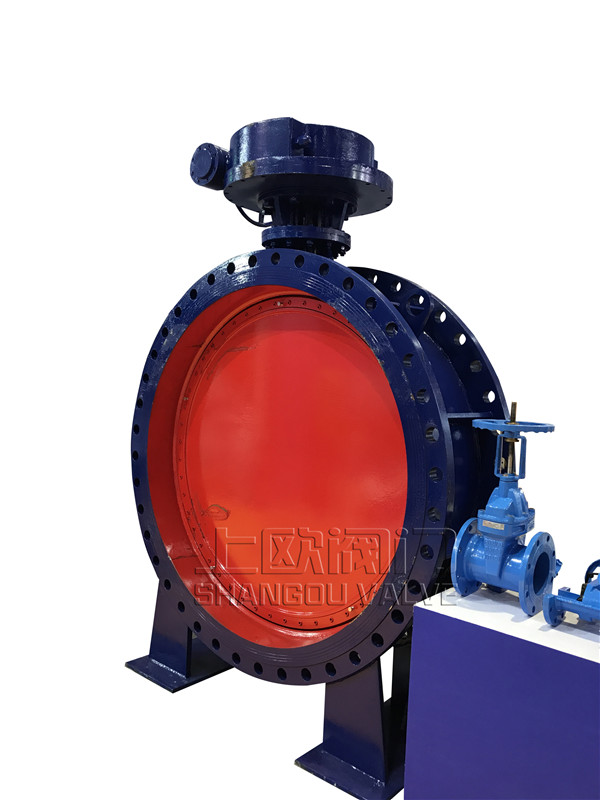

D343/D643/D943法蘭式多層次金屬硬密封蝶閥

Dd343蝸輪法蘭式多層次金屬硬密封蝶閥蝶閥除保留原有蝶閥具有的結構緊湊，體積小，重量輕，操作方便，性能可靠，維修簡單外，還具有抗老化，抗輻照，經久耐用，壽命長，耐溫耐高壓，應用范圍廣等特點

產品說明書下載點擊獲取產品安裝圖紙

上一個：[ D342X型法蘭式雙偏心軟密封蝶閥 ] 下一個：[D641W-6C氣動法蘭式帶外置軸承高溫通風蝶閥]

產品概述

Dd343蝸輪法蘭式多層次金屬硬密封蝶閥蝶閥除保留原有蝶閥具有的結構緊湊，體積小，重量輕，操作方便，性能可靠，維修簡單外，還具有抗老化，抗輻照，經久耐用，壽命長，耐溫耐高壓，應用范圍廣等特點。廣泛應用于熱力管道，鍋爐輔機系統，石油化工和冶金行業中，用來切斷和調節各種非腐蝕性和腐蝕性介質。

手動示意圖

氣動示意圖

電動示意圖

產品特點

產品材料表

DN		結構長度L		外形尺寸(參考值)										法蘭尺寸(標準值)Flange dnwnsions (standard)
毫米 mm	英寸 Inches	L		H	Dd373H			Dd673H			Dd973H			PN4.0MPa
毫米 mm	英寸 Inches	短	長	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D	D1	Z-d
50	2	108	150	112	350	180	200	625	250	170	530	250	255	165	125	4-18
65	2 1/2	112	170	115	370	270	280	625	250	170	530	250	255	185	145	8-18
80	3	114	180	120	380	270	280	645	250	170	565	250	255	200	160	8-18
100	4	127	190	138	420	270	280	675	250	170	600	250	255	235	190	8-22
125	5	140	200	164	460	380	420	715	450	220	640	250	255	270	220	8-26
150	6	140	210	175	555	380	420	800	450	220	704	300	315	300	250	8-26
200	8	152	230	208	780	400	425	850	450	220	775	300	315	375	320	12-30
250	10	165	250	243	830	400	425	925	450	280	945	300	315	450	385	12-33
300	12	178	270	285	895	450	560	1035	650	280	1070	300	315	515	450	16-33
350	14	190	290	320	950	450	560	1070	650	280	1140	300	315	580	510	16-36
400	16	216	310	350	1190	535	580	1190	650	280	1210	300	315	660	585	16-39
450	18	222	330	350	1255	535	580	-	-	-	1335	575	714	685	610	20-39
500	20	229	350	380	1305	535	580	-	-	-	1415	575	714	755	670	20-42

產品參數

主要外形連接尺寸
