供應系統 熱水供應系統選擇原則

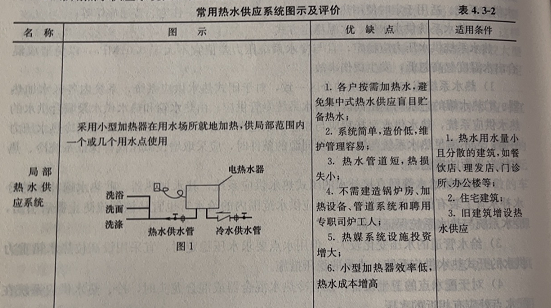

熱水供應系統應根據使用對象、建筑物的特點、熱水用水量、用水規律、用水點分布、熱源類型、水加熱設備及操作管理條件等因素，經技術經濟比較后選擇合適的系統形式。 (1)按熱水供應系統范圍選擇系統 1)集中熱水供應系統:就是在鍋爐房、熱交換間將水集中加熱，通過熱水管網輸送至整棟或幾棟建筑的熱水供應系統。 一般適用于使用要求高、耗熱量大、用水點分布較密集或較連續、熱源條件充分的場合或建筑，如較高級的居住建筑、旅館、公共浴室、醫院、療養院、體育館、游泳館(池)、大型飯店等公共建筑以及布置較集中的工業企業建筑等，此類建筑對舒適、安全使用熱水有要求，且一般有管理公司負責管理，管理維護條件到位。故推薦使用全日集中熱水供應系統。 在全日集中熱水供應系統中的公共浴室、洗衣房、廚房等用熱量較大且用水時段固定的用水部位宜設與系統循環管道分開的單獨熱水管網，定時循環供熱水。另外，洗衣房要求熱水硬度較低，廚房要求熱水溫度高，這些用水部位也可另設局部熱水供應系統。這樣可以大大減少系統的能耗，并有利于系統供水的穩定。全日集中熱水供應系統中的較大型公共浴室、洗衣房、廚房等耗熱量較大且用水時段固定的用水部位宜設單獨的熱水管網定時供應熱水或另設局部熱水供應系統。 普通住宅、宿舍、普通旅館、招待所等組成的小區或單棟建筑如設集中熱水供應時宜采用定時集中熱水供應系統。 2)局部熱水供應系統:采用各種小型加熱器在用水場所就地加熱，供局部范圍內的一個或幾個用水點使用的熱水系統。適用于熱水用水量較小且較分散的建筑，如一般單元式居住建筑，小型飲食店、理發館、醫院、診療所、辦公樓等公共建筑和布置較分散的車間衛生間等工業建筑。 局部熱水供應系統一般用于使用要求不高、用水范圍小、用水點數量少且分散、熱源條件不夠理想的場合。 1對于普通住宅，一般只在晚上洗浴時使用熱水，廚房可采用小型快速電熱水器供給熱水，如設集中熱水供應系統，則一次投資大、能耗大、維修管理工作量大。 2 對于無集中沐浴設施的辦公樓，一般只有洗手用熱水，其用量少、時間短，如用干、立管循環的集中熱水供應系統，用水時很可能洗完手熱水還未到位，或放掉部分冷水， 才出熱水，這樣既耗能又費水，使用也不舒適。對于這種建筑如需供熱水時可采用就地安裝小型快速電熱水器通過很短的供水管供熱水。 3對于日用熱水量(按60℃計)小于5m且用水點分散的建筑，因設集中熱水供應系統，相應熱損失占的比例更大，因此也宜采用局部熱水供應系統。 (2)按熱水管網循環方式選擇系統 1)干、立、支管循環熱水供應系統:所有配水干管、立管、支管都設有相應的回水管道，保證配水干管、立管、支管中水溫的熱水供應系統。適用于要求隨時獲得設計溫度熱水的公共建筑，如旅館、醫院、療養院、托兒所等。當住宅配水支管長度<10m，醫院、旅館等配水支管長度<6m時，其支管也可不設回水管道。設有集中熱水供應系統的居住建筑不宜采用支管循環系統，其理由，是支管前后兩端水表計量誤差易產生糾紛二是循環效果難保證，三是能耗大，安裝維修困難，當支管長度大于10m時，為保證用水點出熱水<15s，可采取自調控電伴熱措施，其要求詳見本手冊4.8節。 2)立管循環熱水供應系統:所有配水干管、立管都設有相應的回水管道。保證配水干管、立管中水溫的熱水供應系統。適用于各類設有集中熱水供應系統的建筑 3)干管循環熱水供應系統:僅配水干管設有回水管道，只保證配水干管中水溫的熱水供應系統。適用于對水溫要求不嚴格，立管、支管較短，用水較集中或一次用水量較大的建筑，如某些工業企業的淋浴間、餐飲業廚房等。 (3)按熱水管網循環水泵運行方式選擇系統 1)全日循環熱水供應系統:全天任何時刻，都維持循環管網中的水溫不低于設計溫度的熱水供應系統。適用于全日都須保證熱水供應的建筑，如賓館、醫院等， 2)定時循環熱水供應系統:在系統集中使用前，利用循環水泵和回水管道將配水管網中已經冷卻的水強制循環加熱，在使用前將配水管網中水的溫度提升到規定的溫度的熱水供應系統。適用于定時使用熱水的建筑，如學校、宿舍、住宅、普通旅館等。 (4)熱水系統供水水壓、水溫穩定方式 熱水系統供水壓力應穩定，且與冷水系統壓力差值宜不大于0.01MPa，以免造成混合出水溫度忽高忽低，發生燙傷事故。 1)熱水系統應與給水系統的分區一致，對于閉式熱水供應系統，系統內各區水加熱器、貯熱水罐的進水均應由同區的給水系統專管供應;由熱水箱和熱水供水泵聯合供水的熱水供應系統，熱水供水泵揚程應與相應供水范圍的給水泵壓力協調保證系統冷熱水壓力平衡;若不滿足熱水系統與冷水系統同源的條件時，應采取增設減壓閥等保證系統冷、熱水壓力平衡的措施。 2)由城鎮給水管網直接補水的閉式熱水供應系統，其水加熱器、貯熱水罐補水的冷水補水管上裝有倒流防止器時，其相應供水范圍內的給水管也宜從該倒流防止器后引出，冷水系統與熱水系統保證同源。 3)給水管道的水壓變化較大，但用水點要求水壓穩定時，宜采用設高位熱水箱重力供水的開式熱水供應系統，或采取穩壓措施。 4)對于配水點的衛生設備，設有冷熱水混合器或混合龍頭時，冷、熱水供應系統在配水點處應有相近的水壓。 5)公共浴室淋浴器出水水溫應穩定，并宜采取相關措施:采用開式熱水供應系統。
|
